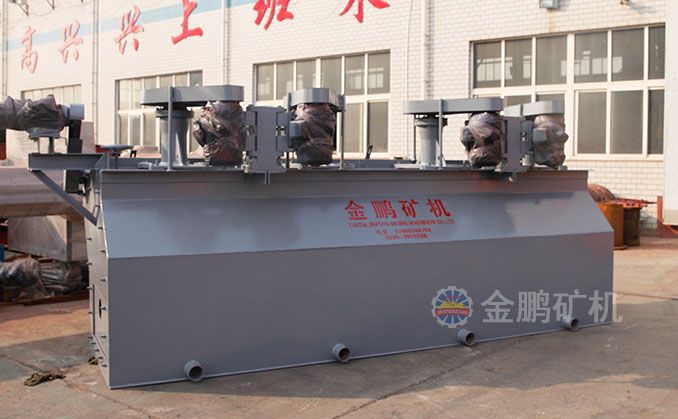

XJ型自吸空氣機械攪拌浮選機

該浮選機的主要結構與工作特點：蓋板上裝有18~20個導向葉片，這些葉片傾斜排列，與半徑成55~60度傾角，它們對葉輪甩出的礦漿流具有導向作用。在蓋板上的兩導向葉片之間有18~20個循環孔，供礦漿循環用，由此可增大充其量;

適用范圍 : 金屬、非金屬的粗選、精選、掃選和反浮選作業

適用物料 : 廣泛應用于鐵等黑色金屬礦物，銅鉛鋅金等有色金屬和非金屬礦物

生產能力 : 具有自吸空氣和自吸礦漿能力

全國24小時客服熱線：400-6969-268

產品結構



產品工作原理

該機是20世紀50年代從原蘇聯引進的，型式較老，雖經改進，但基本機構沒變，且早已定型，形成系列。由于歷史的原因，這種浮選機在我國應用最廣，近年來雖說已被一些新型浮選機取代，但仍在廣泛應用。

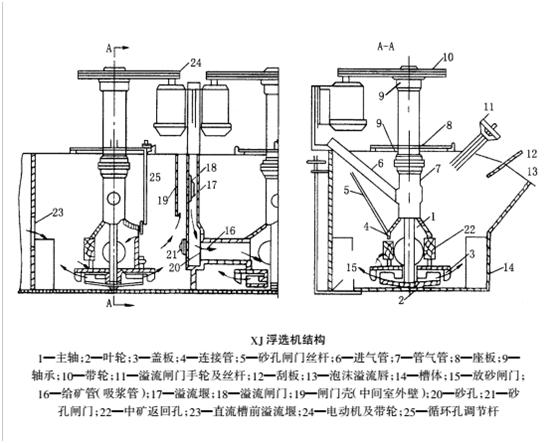

XJ型浮選機的基本結構示于圖5-2-1，它由兩個浮選槽構成一個機組，第一槽（帶有進漿管）為吸入槽，第二槽為直流槽，此二槽之間有中間室。葉輪安裝在主軸下端，主軸上端有皮帶輪，用電動機帶動旋轉?？諝庥蛇M(jìn)氣吸管吸入。每組浮選槽的礦漿水平面由閘門調節。葉輪上方裝有蓋板和空氣筒（又稱豎管）?？諝馔采祥_有孔，用來安裝進漿管、中礦返回管或用作礦漿循環，孔的大小可以通過拉桿調節。

產品優勢

該浮選機的主要結構與工作特點：

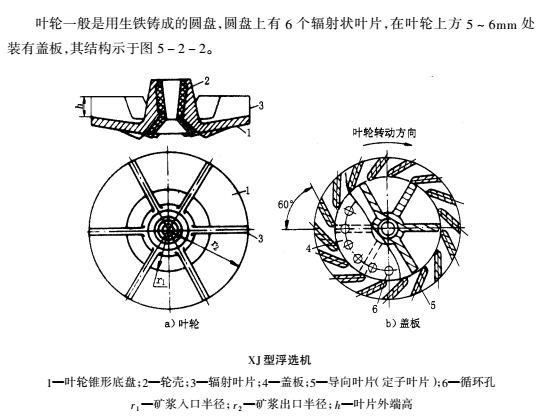

1)蓋板上裝有18~20個導向葉片，這些葉片傾斜排列，與半徑成55~60度傾角，它們對葉輪甩出的礦漿流具有導向作用。在蓋板上的兩導向葉片之間有18~20個循環孔，供礦漿循環用，由此可增大充其量;

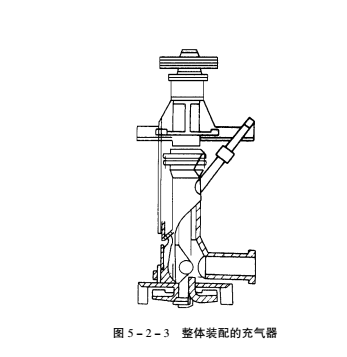

2)葉輪與蓋板導向葉片之間的間隙一般應為5~8mm，過大會對吸氣量和電耗造成不利影響。通常，將葉輪、蓋板、主軸、進氣管和空氣筒等充氣攪拌零件組裝成一個整體部件(圖5-2-3)這樣可使葉輪和蓋板同心裝配，以保證葉輪與蓋板導向葉片之間的間隙符合要求，而且便于檢修和更換;

3)在空氣筒下部，有一個調節礦漿循環量的循環孔，并且用閘板控制循環量，因此，通過葉輪中心的礦漿量，可隨外界給礦量的變化加以調節。在直流槽中，也可使內部礦漿循環，以滿足在最大充氣量時所需要的葉輪中心給礦量。

產品參數

XJ型自吸空氣機械攪拌浮選機技術性能
型號	有效容積m3	處理能力m3/min	葉輪直徑mm	葉輪轉速r/min	電機功率kw		單槽重量kg
型號	有效容積m3	處理能力m3/min	葉輪直徑mm	葉輪轉速r/min	攪拌用	刮板用	單槽重量kg
XJ-1	0.13	0.05-0.16	200	600	1.5	0.55	320
XJ-2	0.23	0.12-0.28	250	504	3	0.55	390
XJ-3	0.35	0.18-0.4	300	483	1.5	0.75	430
XJ-6	0.62	0.3-0.9	350	400	3	1.1	860
XJ-11	1.1	0.6-1.6	500	330	5.5		1635
XJ-28	2.8	1.5-3.5	600	280	11		2430
XJ-58	5.8	5-7	750	240	22	1.5	3633

如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們?cè)诰€交流!
