產品展示Products show

止回閥閥門首頁 > 產品展示 > 止回閥 >

產品名稱：止回閥H44F46-16C\DN100廠家及結構圖[ 2025-07-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

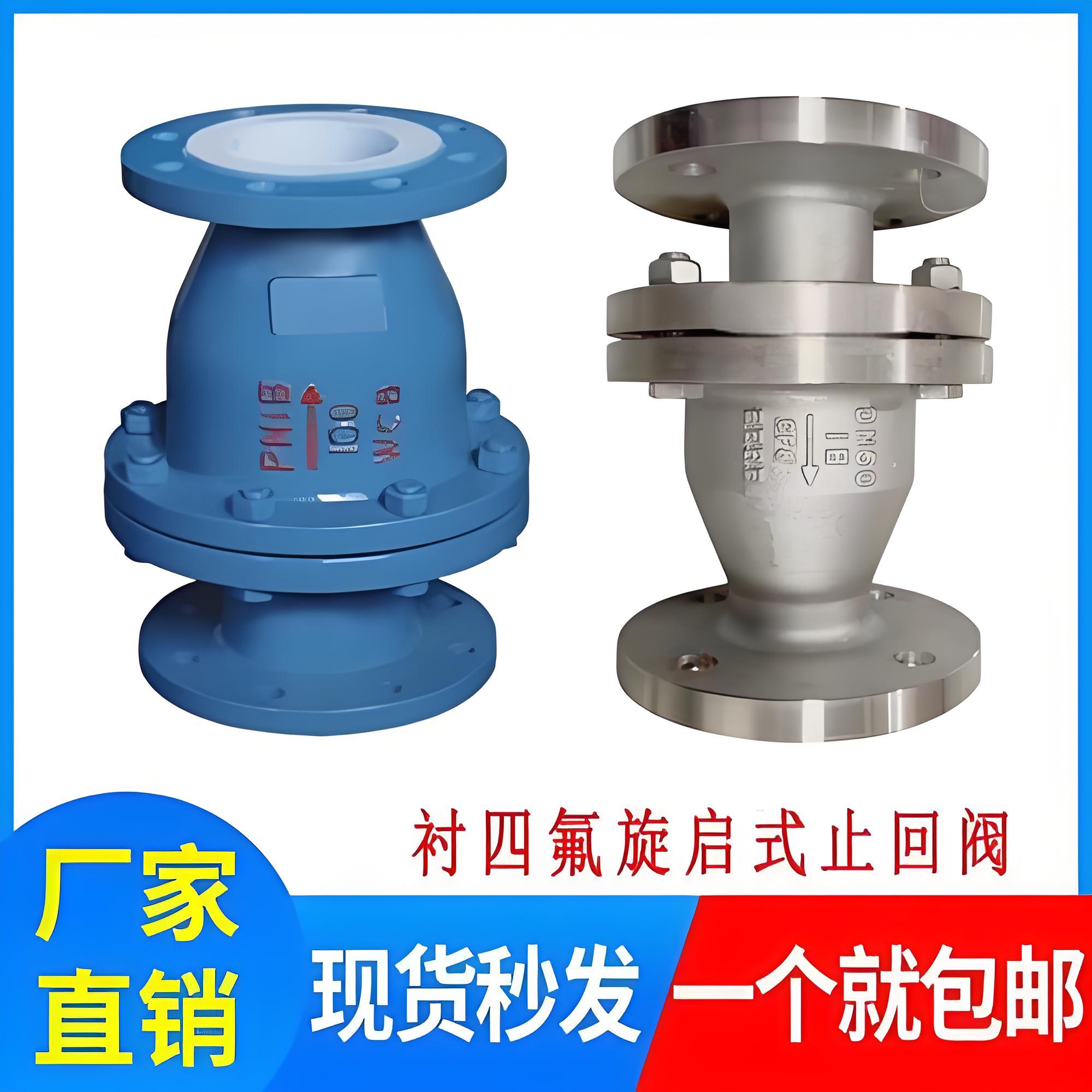

H44F46-16C 是旋啟式襯氟止回閥的型號，適用于強腐蝕性介質管路，具有耐腐蝕、密封可靠等特點。以下是具體介紹：

適用介質與溫度

適用于硫酸、鹽酸、氫氟酸等強腐蝕性介質，溫度范圍為-50℃至150℃。 ‌

結構特點
- ‌閥瓣設計‌：閥瓣圍繞閥座外的銷軸旋轉開啟，鑲嵌在閥體與閥蓋的凹槽內，啟閉靈活。 ‌
- ‌密封設計‌：閥瓣與閥座采用氟塑料密封，確保在低壓區域也能保持密封可靠性。 ‌
- ‌連接方式‌：采用法蘭連接，符合國家標準（如GB12235/GB12236）。 ‌
規格參數
- ‌公稱直徑‌：DN100（即通徑100mm）
- ‌壓力等級‌：PN1.6MPa
- ‌適用溫度‌：根據襯里材料不同，最高可達150℃。 ‌
該閥門通過介質壓力自動開啟/關閉，防止介質倒流，適用于化工、環保等工業管路。 ‌

主要零部件材料表:

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE(F4)		CF8		CF8

主要外形和連接尺寸:

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3<, o:p>	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25

上一篇：HC41X-16 DN200法蘭消聲止回閥PN16碳鋼 / 下一篇：DN100 PN16 316L不銹鋼薄式止回閥

閥門資訊

閥門知識

閥門產品

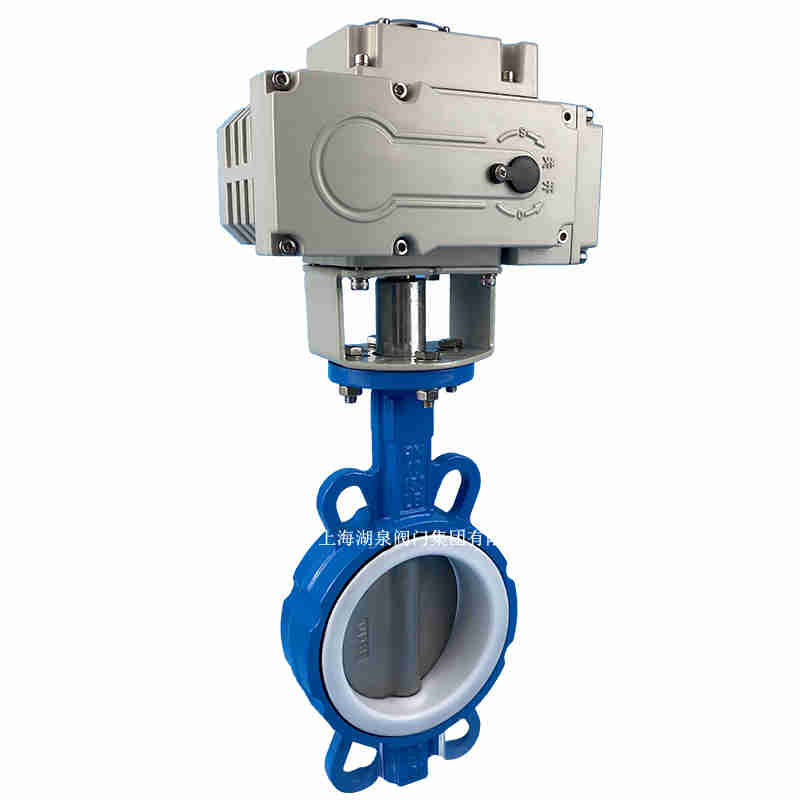

: 對夾式電動蝶閥dn50

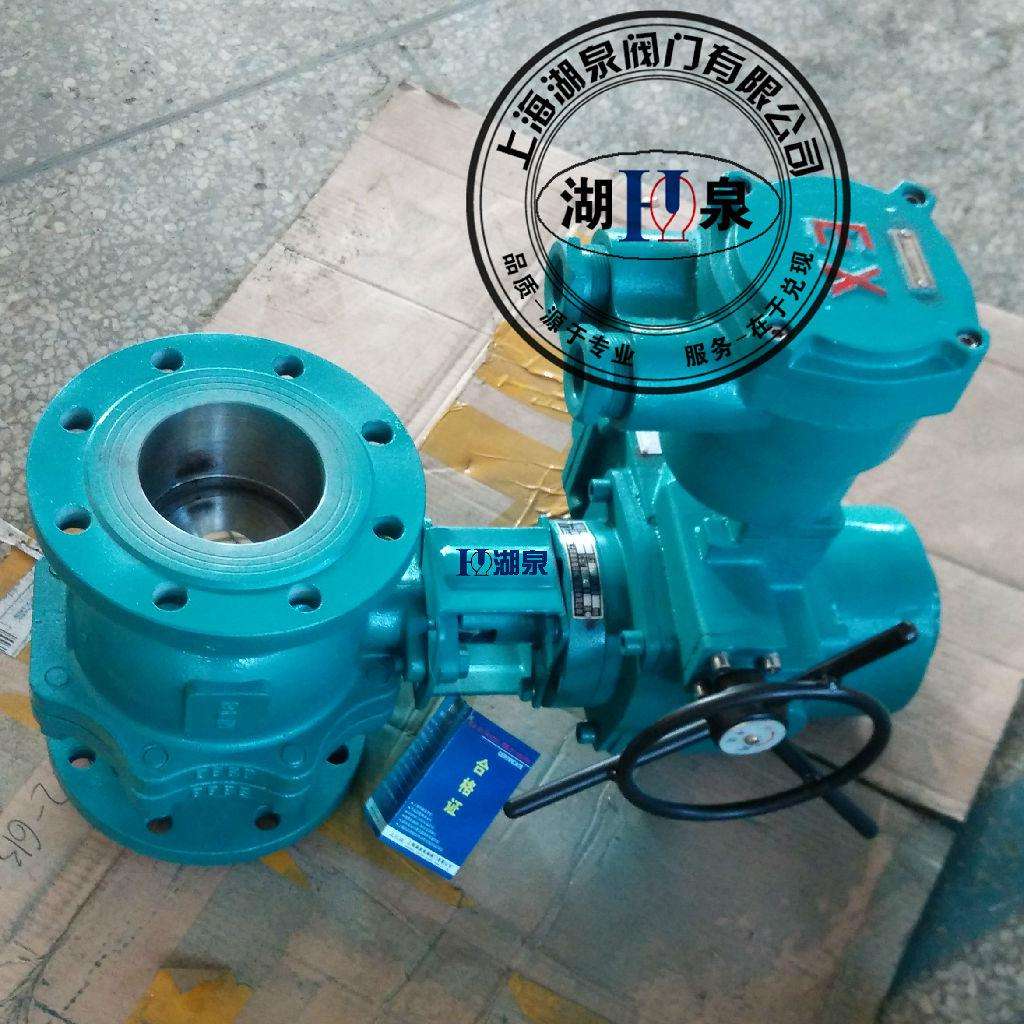

: MQ941H防爆礦用電動球閥

: 礦用隔爆兼本安型閥門電動裝置

: 煤礦用防爆電動球閥

: 電動截止閥J941W-16P DN50智能一體化

: 雙向壓密封蝶閥

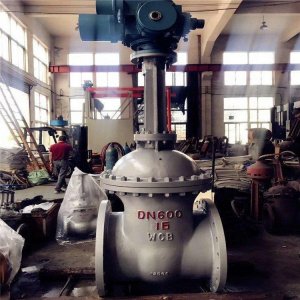

: DN600電動閘閥16公斤WCB材質采購批

: Z42W-1鑄鐵煤氣閘閥|Z542W-1傘齒輪鑄

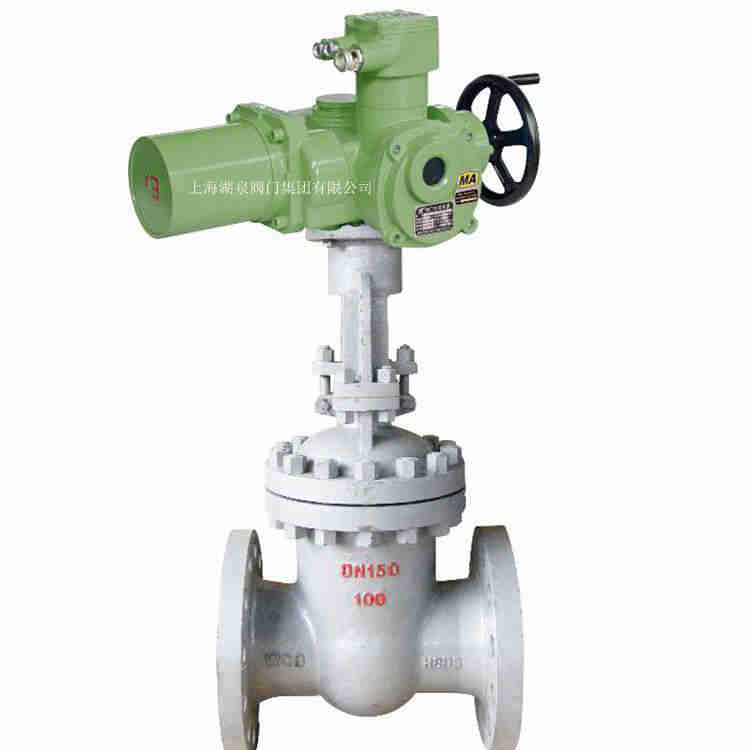

: dn100防爆型煤安級電動閘閥

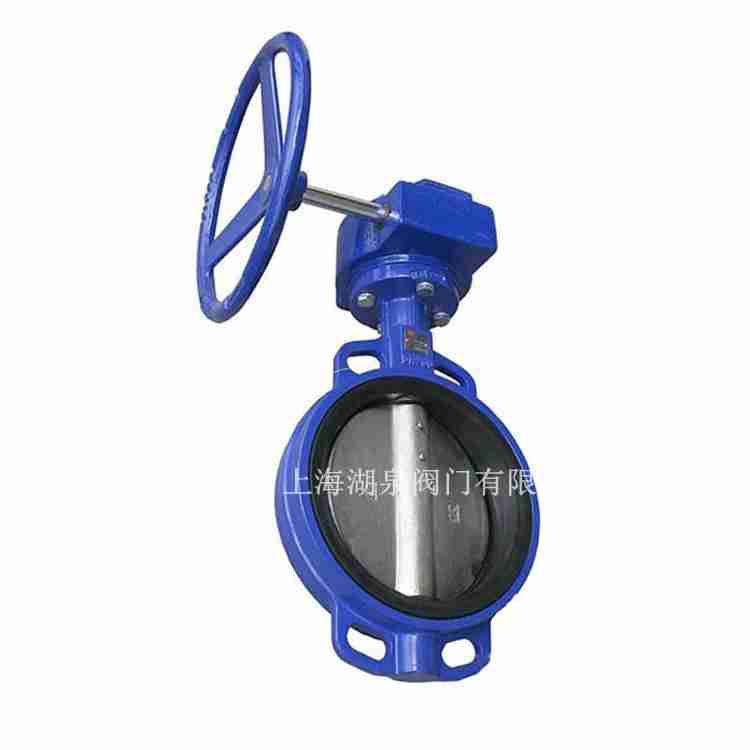

: 軟密封蝶閥渦輪對夾D371X-16
