    球閥知識閥門首頁 > 閥門知識 > 球閥知識 >












    手動球閥Q21F-16P DN25規格型號及安裝方向示意圖





                                    [ 2024-08-05 ]







                                 Q21F-16P,Q21F-25P,Q21F-32P,Q21F-40P,Q21F-64P外螺紋球閥,Q21F,Q21SA外螺紋球閥的工作原理:關閉時逆時針轉動手柄,手柄通過閥桿轉動球閥的球體,讓球在閥座內旋轉,當手柄旋轉90度時,球體也旋轉了90度,從而讓球體跟中間的密封圈一起,堵住閥體的通道,達到關閉的目的。開啟時順時針轉動手柄,手柄通過閥桿轉動球閥的球體,讓球體在閥座內旋轉,當順時針轉到90度時,球體的中心孔剛好對準閥體的通道,從而流體可以通過閥體和球,達到開啟的目的。公稱壓力為16公斤壓力，整體采用優質不銹鋼材料加工生產。不銹鋼活接球閥公稱壓力范圍：1.6-4.0MPa適用溫度范圍：-20～232℃～350℃適用介質：水、油、氣體某些腐蝕性液體。

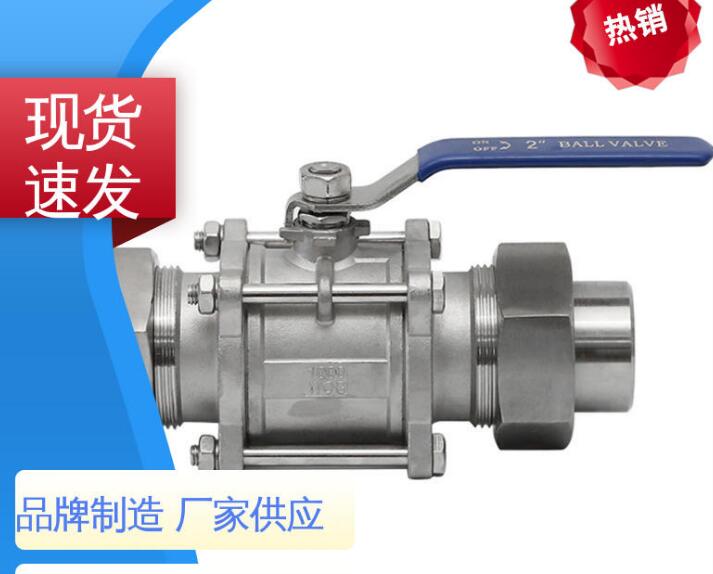

手動球閥Q21F-16P DN25規格型號及安裝方向示意圖



	Q21F-16P手動球閥主要零部件材料：









					型號





					閥體





					球體、閥桿





					手柄





					密封圈





					墊片、填料









					Q21F-16C/25C/40C





					A105、45





					1Cr18/1Cr18Ni9Ti





					不銹鋼SS304





					聚四氟乙烯PTFE



					對位聚苯PPL





					聚四氟乙烯PTFE



					對位聚苯PPL









					Q21F-16P/25P/40P





					1Cr18Ni9Ti





					SS304/1Cr18Ni9Ti









					Q21F-16R/25R/40R





					SS316/1Cr18Ni12Mo2Ti





					SS316/1Cr18Ni12Mo2Ti











	Q21F-16P手動球閥連接尺寸：









					公稱通經(mm)





					尺寸(mm)









					d





					L





					L1





					M





					L0





					Q61帶對接焊頭總長









					6





					8





					85





					15





					20×1.5





					110





					166









					10





					10





					85





					16





					24×1.5





					110





					166









					15





					10





					85





					18





					30×2





					110





					172









					20





					13





					90





					18





					36×2





					110





					187









					25





					17





					100





					20





					42×2





					110





					227









					32





					22





					120





					20





					52×2











					235









					40





					25





					135





					25





					60×3





					150





					255









					50





					32





					140





					25





					72×3





					180





					291







手動球閥Q21F-16P DN25規格型號及安裝方向示意圖



當球閥旋轉90度時，在進、出口處應全部呈現球面，從而關閉閥門，截 斷介質的流動。 當球閥回轉90度時，在進、出口處應全部呈現球口，從而開啟流動，并 且基本沒有流阻力。



1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗 清潔。


	2、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。



	3、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點， 以避免損壞執行機構及附件。



	4、手動球閥應安裝在管道的水平方向或垂直方向。



	5、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。



	6、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
