電動閘閥配電裝應該如何正確選型呢？電動閘閥的選型：在不同工況場合選擇不同材質和壓力的閘閥和電裝
1、電動鑄鐵閘閥主要用于水系統的排放和切斷關閉作用，普遍壓力基本在1.0Mpa左右，溫度再≤60℃，鑄鐵電動閘閥采用銅密封或本體密封形式，電裝選用普通開關型，根據閥門的口徑和壓力不同選用電裝時必須要大于閥門的扭矩30%。
2、電動鑄鋼閘閥主要用于水、蒸汽、氣體系統溫度在425℃以內~-25攝氏度之間，電動鑄鋼閘閥的用途比較廣泛壓力等級范圍也不較大，是個行業工況都基本可以用得上，但選型時必須要根據實際情況去選型否則造成不必要的浪費，電裝選型要基于實際情況的需要選擇比實際閥門的扭矩大30%。
3、電動不銹鋼閘閥主要用于水、蒸汽、硝酸等具有強酸、堿的介質，不銹鋼電動閘閥具有較強的耐腐蝕性能。在選用電動執行器時要根據介質是否易燃易爆，具有易燃易爆危險的介質采取選用防爆型電裝，不要盲目去選擇電動執行器。
電動閘閥不具備調節功能，只作為切斷管道的介質作用，在需要緊急切斷的情況下請選用氣動或液動閘閥比較妥當，沒有切斷時間的要求通常都為普通開關型電裝，用戶在沒有指定電裝的品牌情況下常用的電動電裝基本選用國內知名品牌，電動執行器廠家與我司有合作協議，售后服務非常完善。

多回轉電動閥門電裝：

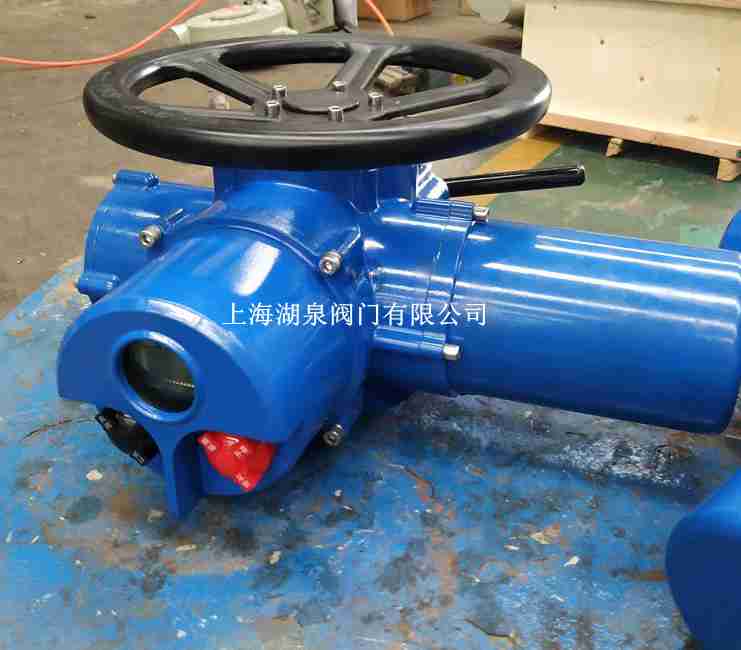

多回轉（多轉式）電動電裝是基本的執行器，適合于驅動閘閥、截止閥、隔膜閥等直線運動的閥門，整體式力矩范圍從50Nm到3000Nm，疊加式力矩范圍從1800Nm到25000Nm。其機械接口符合國家標準GB/T12222、國際標準ISO5210和行業標準JB2920。

角行程電動閥門電裝：
角行程電動執行機構也就是部分回轉電動執行機構，適合于球閥、蝶閥、擋板風門等90°旋轉控制閥門，有兩種結構方式分別是（整體式和疊加式）。
整體式：采用整體設計理念，直接以角行程方式輸出，力矩范圍從50Nm到2000Nm。符合國家標準GB12223和國際標準ISO 5211。
疊加式：由多回轉電動電裝加部分回轉減速器裝配在一起疊加組合，力矩范圍從 1300 Nm 到500000Nm。角行程電動執行機構的機械接口符合國家標準GB/T12223和國際標準 ISO 5211。
 直行程電動閥門電裝：
直行程電裝由多回轉電裝構和支架裝置疊加組合，適合于調節閥等直行程閥門，輸出推力范圍為6～60KN，速度為24rpm。標準大行程為250mm，特殊要求請預先訂制。機械接口符合國家標準GB12223 和國際標準ISO 5211。

1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
 2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
 3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
 4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm的管路上，宜選用。
  5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160公稱壓力16MPa或PN320公稱壓力32MPa的高壓角式截止閥或高壓角式節流閥。
 6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
  7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。

閘閥口徑	電裝扭矩	電裝電壓	電裝型號	不含稅單價	備注
Z941H-25C DN150	300N.M	AC380V	ZTX30-18SEZ	6000	智能一體化電裝 帶液晶顯示屏 帶操作旋鈕 防護等級IP67 環境溫度-25~+50℃ 特殊溫度可定制 帶電子互鎖保護 防止閥門卡死功能 帶運行故障自診斷技術 電機過熱保護功能 閘閥閥體材質LCB低溫鋼 重型閥體
Z941H-25C DN200	300N.M	AC380V	ZTX30-18SEZ	7800	智智能一體化電裝 帶液晶顯示屏 帶操作旋鈕 防護等級IP67 環境溫度-25~+50℃ 特殊溫度可定制 帶電子互鎖保護 防止閥門卡死功能 帶運行故障自診斷技術 電機過熱保護功能 閘閥閥體材質LCB低溫鋼 重型閥體
Z941H-25C DN250	450N.M	AC380V	ZTX45-24SEZ	11000	智智能一體化電裝 帶液晶顯示屏 帶操作旋鈕 防護等級IP67 環境溫度-25~+50℃ 特殊溫度可定制 帶電子互鎖保護 防止閥門卡死功能 帶運行故障自診斷技術 電機過熱保護功能 閘閥閥體材質LCB低溫鋼 重型閥體
Z941H-25C DN300	600N.M	AC380V	ZTX60-24SEZ	14000	智能智能一體化電裝 帶液晶顯示屏 帶操作旋鈕 防護等級IP67 環境溫度-25~+50℃ 特殊溫度可定制 帶電子互鎖保護 防止閥門卡死功能 帶運行故障自診斷技術 電機過熱保護功能 閘閥閥體材質LCB低溫鋼 重型閥體
Z941H-25C DN350	600N.M	AC380V	ZTX60-24SEZ	16500	智能一體化電裝 帶液晶顯示屏 帶操作旋鈕 防護等級IP67 環境溫度-25~+50℃ 特殊溫度可定制 帶電子互鎖保護 防止閥門卡死功能 帶運行故障自診斷技術 電機過熱保護功能 閘閥閥體材質LCB低溫鋼 重型閥體
Z941H-25C DN400	1200N.M	AC380V	ZTX120-24SEZ	19500	智能一體化電裝帶液晶顯示屏 帶操作旋鈕 防護等級IP67 環境溫度-25~+50℃ 特殊溫度可定制 帶電子互鎖保護 防止閥門卡死功能 帶運行故障自診斷技術 電機過熱保護功能 閘閥閥體材質LCB低溫鋼 重型閥體

電動閘閥選型指導安裝事項：
1、智能一體化開關型電裝與閥門連接的螺栓不得低于8.8級。
2、當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行。
3、閥門不經常使用時，應定期檢查保養并操作運行，運行時間不超過10分鐘。
4、智能一體化開關型電裝在安裝時，保證維修檢查人員拆卸各部件所需的空間。
5、智能一體化開關型電裝裝置為短時工作制，持續工作時間不得超過銘牌標定時間。
6、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入。
7、智能一體化開關型電裝裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，有利于調試、潤滑、維護和手動操作。

一、根據閥門類型選擇電動執行器
閥門的種類相當多，工作原理也不太一樣，一般以轉動閥板角度、升降閥板等方式來實現啟閉控制，當與電動執行器配套時首先應根據閥門的類型選擇電裝。
1、角行程電裝（轉角<360度）
電裝輸出軸的轉動小于一周，即小于360度，通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。
a)直連式：是指電動執行器輸出軸與閥桿直連安裝的形式。
b)底座曲柄式：是指輸出軸通過曲柄與閥桿連接的形式。
此類電裝適用于蝶閥、球閥、旋塞閥等。
2、多回轉電裝（轉角>360度）
電裝輸出軸的轉動大于一周，即大于360度，一般需多圈才能實現閥門的啟閉過程控制。
此類電動執行器適用于閘閥、截止閥等。
3、直行程（直線運動）
電裝輸出軸的運動為直線運動式，不是轉動形式。
此類電動執行器適用于單座調節閥、雙座調節閥等。
