PZ400配水閘閥，PZ400配水閘閥技術參數
[ 2023-05-11 ]
上海湖泉閥門集團有限公司PZ400配水閘閥，PZ400配水閘閥技術參數PZ2型配水閘閥結構說明

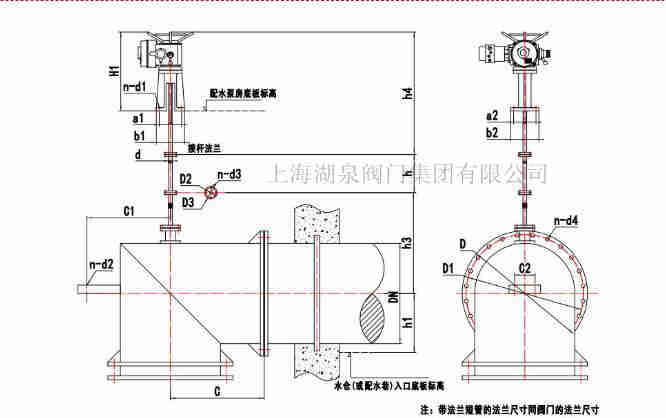

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。
配水技術參數：
產品型號:PZ-1,PZ-TT
產品規格:DN300-1200
公稱壓力:0.1MPa
適用介質:污水、清水

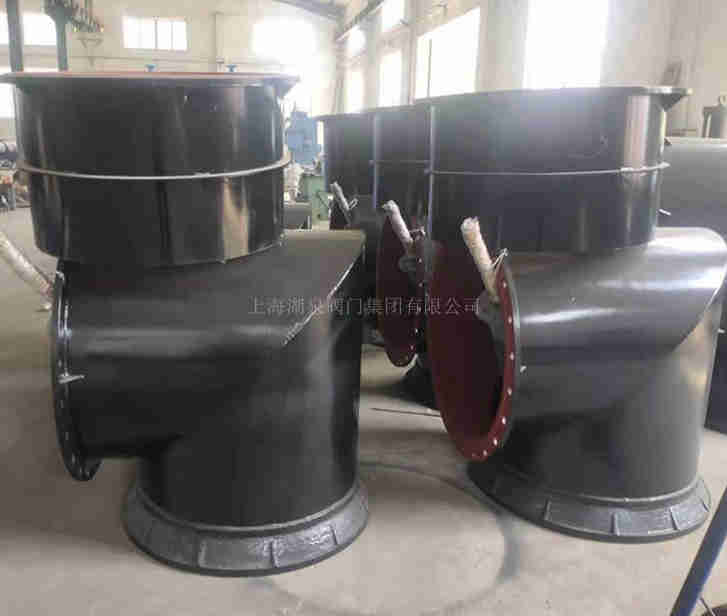

配水閘門的概述: 1.本系列產品是直角式閘閥,可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。

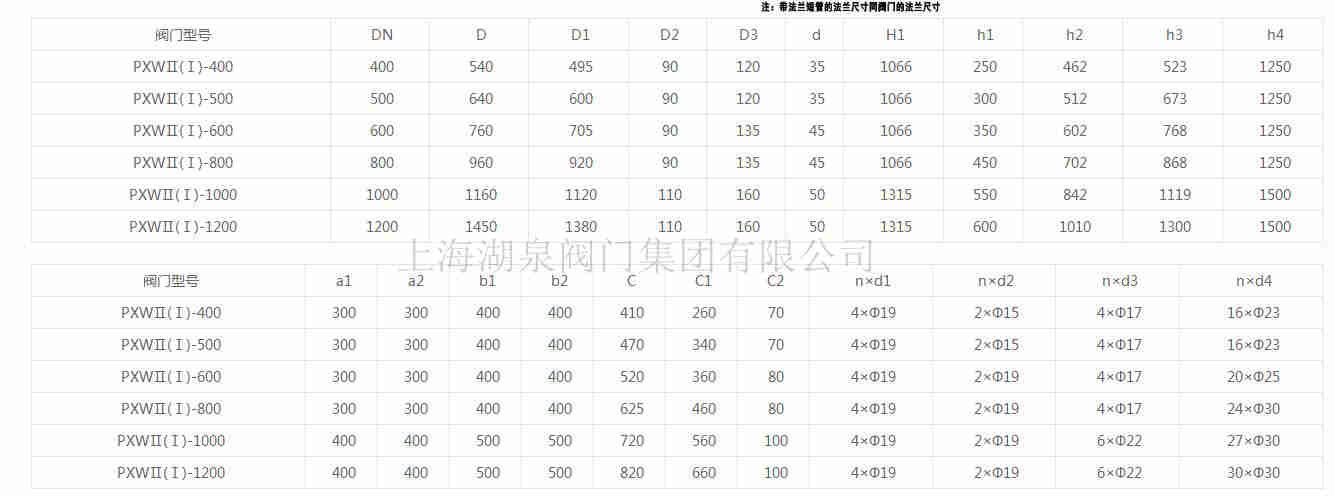

技術參數：
采用說明：
1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
2、各采用和使用單位，根據實際情況選用，如訂貨時能提出h值，則按訂貨單位要求加工，否則連接桿長度按H=5000時供貨，連接桿的一端的法蘭根據實際需要的h值在現場焊接。
1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。
3、閘閥由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。
配水技術參數：
| 型號 | PZI-400 | PZI-500 | PZI-600 | PZI-800 | PZI-1000 | |
| 公稱直徑（毫米） | 400 | 500 | 600 | 800 | 1000 | |
| 介質 | 水 | |||||
| 介質溫度 | 常溫 | |||||
| 操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
| 壓力（公斤力/厘米2） | 工作壓力 | 1 | ||||
| 試驗壓力 | 2.5 | |||||
| 操縱方式 | 手動操作 | |||||
| 制造工藝 | 鑄造/焊接 | |||||
| 重量（公斤） | 帶法蘭短管 | 370 | 450 | 637 | 851 | 1431 |
| 不帶法蘭短管 | 289 | 345 | 494 | 656 | 1122 | |
| 備注 | PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 | |||||
產品型號:PZ-1,PZ-TT
產品規格:DN300-1200
公稱壓力:0.1MPa
適用介質:污水、清水
配水閘門的概述: 1.本系列產品是直角式閘閥,可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。
技術參數：
| 型號 | PZI-400 | PZI-500 | PZI-600 | PZI-800 | PZI-1000 | |
| 公稱直徑（毫米） | 400 | 500 | 600 | 800 | 1000 | |
| 介質 | 水 | |||||
| 介質溫度 | 常溫 | |||||
| 操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
| 壓力（公斤力/厘米2） | 工作壓力 | 1 | ||||
| 試驗壓力 | 2.5 | |||||
| 操縱方式 | 手動操作 | |||||
| 制造工藝 | 鑄造/焊接 | |||||
| 重量（公斤） | 帶法蘭短管 | 370 | 450 | 637 | 851 | 1431 |
| 不帶法蘭短管 | 289 | 345 | 494 | 656 | 1122 | |
| 備注 | PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 | |||||
采用說明：
1、水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，如下表所示：(單位：毫米)
| H | 5000 | 4500 | 4000 | 3500 | ||
| h | PZI | 400 | 3765 | 3265 | 2765 | 2265 |
| 500 | ||||||
| PZI | 600 | 3497 | 2997 | 2497 | 1997 | |
| 800 | ||||||
| PZI | 1000 | 3100 | 2600 | 2100 | 1600 | |
| PZ1 | 1200 | 3040 | 2540 | 2040 | 1540 | |
