產品名稱：調節型智能電動閘閥Z941H-25C DN100[ 2021-09-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、調節型智能電動閘閥Z941H-25C DN100產品介紹

上海湖泉閥門集團有限公司調節型智能電動閘閥Z941H-25C DN100按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。本類閥門在管道中一般應當水平安裝。該結構圖開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。

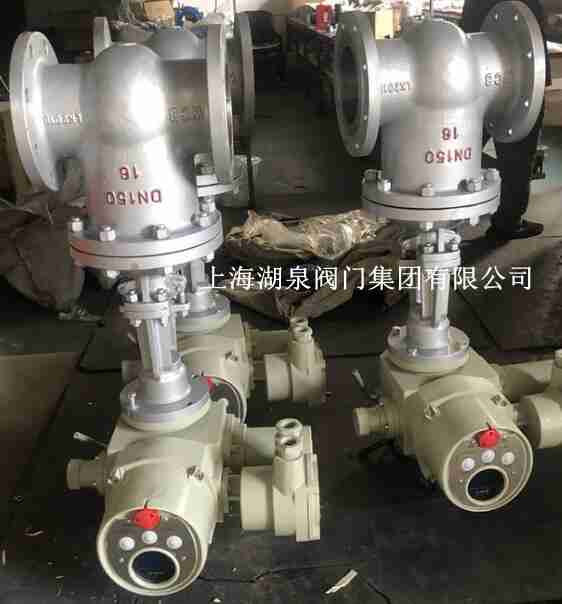

調節型智能電動閘閥Z941H-25C DN100

二、調節型智能電動閘閥Z941H-25C DN100產品特點

電動調節閘閥采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
智能調節閘閥閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
智能調節閘閥閥閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

三、調節型智能電動閘閥Z941H-25C DN100產品特內部結構特點

軛架套管 – 鋁青銅軛架套管配置針形止推軸承，程度減少操作扭矩。
閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現的閥帽密封。
閥座環 – 焊接閥座環垂直于流動通道，易于維護。
執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒作機構。
軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
壓蓋 – 兩件式，自調節壓蓋，避免被彈出。
整體后座 – 硬面，使用壽命長。
閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A276 410 430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	Flexible Graphite		PTFE
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

公稱壓力PN(MPa）	試驗壓力（MPa）
公稱壓力PN(MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

殼體材料	適用介質	適用溫度(℃)
碳素鋼(C型)	水、蒸汽、油品	≤425℃
鉻鎳鈦鋼(P型)	xiao酸類	≤200℃
鉻鎳鉬鈦鋼(R型)	cu酸類	≤200℃
鉻鉬鋼(I型)	水、蒸汽、油品	≤550℃

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優質碳鋼硬質金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼硬質金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼硬質金	鉻鎳鉬鈦不銹鋼	鋁青銅	烯石棉盤根	可鍛鑄鐵
鉻鉬鋼	合金鋼硬質金	鉻鉬鋁鋼	鋁青銅	柔性石墨	可鍛鑄鐵

公稱通徑	標準值			參考值					電裝型號
公稱通徑	L	D 1	D 2	h	L 1	H	H 1	重量 kg	電裝型號
125	700	138	172	120	810	1124	147	305	DZW60
150	700	164	200	135	810	928	140	406	DZW60
175	750	187	222	160	830	1059	182	564	DZW90
225	850	233	282	205	830	1059	182	574	DZW120
250	900	275	330	230	870	1240	227	623	DZW180
225	850	233	282	220	870	1240	227	629	DZW120
125	700	136	172	120	810	1064	170	400	DZW60
150	705	158	198	135	830	1381	237	692	DZW90
175	750	179	225	160	830	1381	237	655	DZW120
225	850	221	282	205	870	1502	244	677	DZW180
250	1050	265	334	230	870	1718	295	1714	DZW250
300	1300	307	364	275	1170	1642	295	1668	DZW350
350	1250	346	433	320	1170	2600	370	5530	DZW550
400	1384	416	516	370	1100	2890	410	5745	DZW800
125	700	136	172	120	810	1064	170	400	DZW60
150	700	158	198	135	870	1516	244	688	DZW90
175	750	179	225	160	870	1506	237	653	DZW120
225	850	221	278	205	870	1598	303	1316	DZW180
250	1050	265	334	235	870	1875	302	1316	DZW250
300	1300	307	384	275	1170	1642	300	1517	DZW350
350	1250	346	433	320	1170	2600	370	5530	DZW500
400	1384	416	516	370	1100	2890	410	5745	DZW800
125	794	124	172	120	830	1318	214	768	DZW90
150	914	164	198	135	870	1464	259	690	DZW120
175	750	169	223	160	870	1518	256	1177	DZW120
225	850	209	278	205	870	1580	303	1370	DZW250
250	1270	255	334	235	1170	2420	363	3795	DZW350
300	1400	306	406	275	1105	2500	370	4568	DZW500
350	1600	353	464	320	1100	2860	410	6440	DZW800
125	794	120	172	120	830	1318	214	768	DZW90
150	914	142	198	135	870	1484	264	908	DZW120
15	960	163	223	160	870	1518	256	1216	DZW180
225	850	201	278	205	870	1588	303	1388	DZW250
250	1270	245	334	235	1170	2420	363	3973	DZW350
300	1400	296	406	275	1100	2500	370	4672	DZW800
