產品名稱：閘閥Z41H-16C DN250（無電動執行裝置）[ 2024-07-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

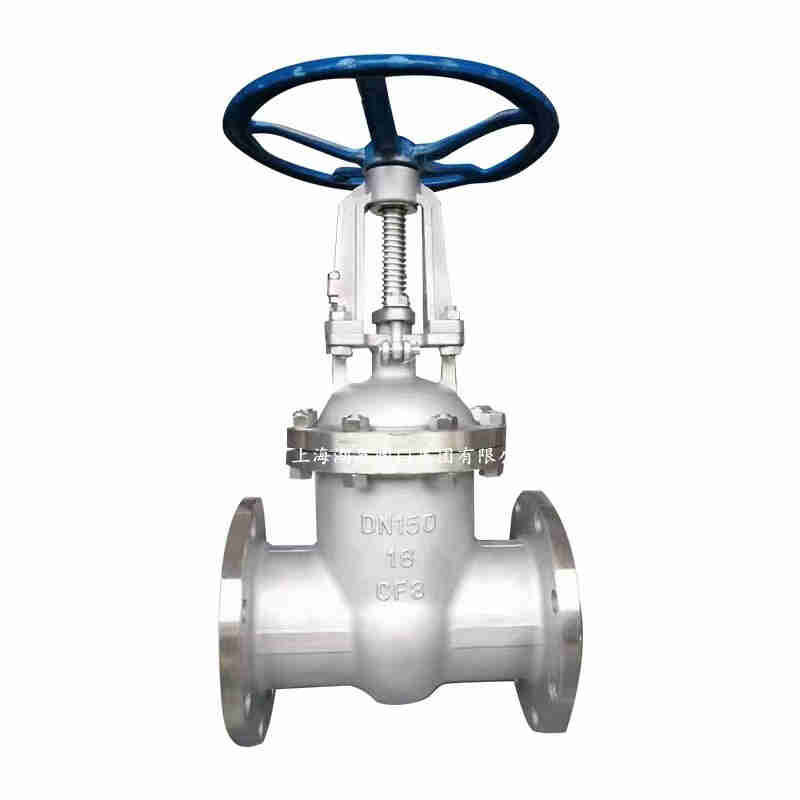

一、閘閥Z41H-16C DN250（無電動執行裝置）介紹

上海湖泉閥門集團有限公司法蘭連接的閘閥適用于公稱壓力pn1.6～6.4mpa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

二、閘閥Z41H-16C DN250（無電動執行裝置）標準與規范

設計與制造	結構長度	壓力溫度等級	連接法蘭	試驗現檢驗
gb12234	gb12221	gb9131 jb/t74 hg20604	jb/t74-90 gb9113 hg20592-20635	jb/t9092-1999 gb13927

三、閘閥Z41H-16C DN250（無電動執行裝置）主要零件材料

零件名稱	材料牌號
閥體	wcb	zgcr5mo	cf8	cf8m zg1cr18ni9ti	cf3	cf3
閥蓋	wcb	12crmov zgcr5mo	304 cf8	316 cf8m	cf3	cf3 316l
支架	wcb	wcb	cf8	cf8m	cf3	cf3
閘板	wcb	zgcr5mo	cf8	cf8m	cf3	cf3
閥桿	2cr13	25cr2mov	1cr18ni9ti
閥座	25	304	304	304	304	304
墊片、墊環、密封環	包覆墊片、304、增強柔性石墨
填料	增強柔性石墨
閘桿螺母	zcua110fe3

四、閘閥Z41H-16C DN250（無電動執行裝置）性能規范

公稱壓力 pn（mpa）	試驗壓力		適用溫度（℃）			適用介質
	強度試驗	密封試驗	wcb	cr5mo	1cr18ni9ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸氣、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1

規格主要尺寸2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25C 25P 25R 25I	15	130	95	65	45	16	4-Φ14	172	120
	20	150	105	75	55	16	4-Φ14	191	140
	25	160	115	85	65	16	4-Φ14	205	160
	32	180	135	100	78	18	4-Φ18	270	180
	40	200	145	110	85	18	4-Φ18	300	200
	50	250	160	125	100	20	4-Φ18	357	240
	65	265	180	145	120	22	8-Φ18	376	240
	80	280	195	160	135	22	8-Φ18	434	280
	100	300	230	190	160	24	8-Φ23	502	300
	125	325	270	220	188	28	8-Φ205	613	320
	150	350	300	250	218	30	8-Φ25	675	320
	200	400	360	310	278	34	12-Φ25	819	400
	250	450	425	370	332	36	12-Φ30	968	450
	300	500	485	430	390	40	16-Φ30	1144	500
	350	550	550	490	448	44	16-Φ34	1280	500
	400	600	610	550	505	48	16-Φ34	1451	560
	450	650	660	600	555	50	20-Φ34	1542	600
	500	700	730	660	510	52	20-Φ41	1678	640
	600	800	840	770	718	56	20-Φ41	1875	720
	700	900	955	875	815	60	24-Φ28	2082	800
	800	1000	1070	990	930	64	24-Φ28	2403	950
	900	1100	1180	1090	1025	66	28-Φ54	2952	1000
	1000	1200	1305	1210	1140	68	28-Φ58	3244	1000
