產品名稱：電動閘閥Z941H-16C DN700（水處理設備閘閥廠家直銷）[ 2024-03-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

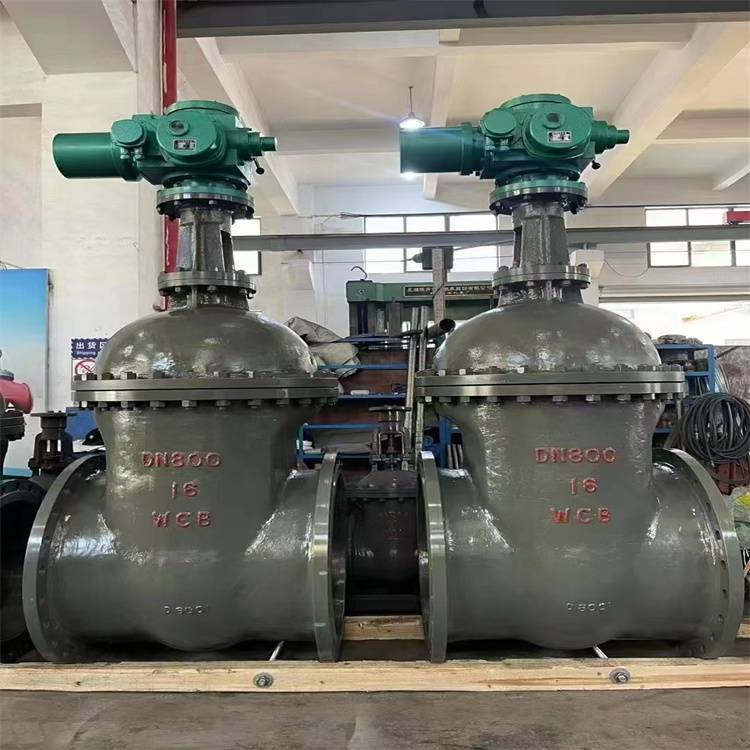

一、電動閘閥Z941H-16C DN700（水處理設備閘閥廠家直銷）介紹

上海湖泉閥門集團有限公司Z941H-16 DN100戶外開關型電動閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），公稱壓力 N16，閥體材料為碳素鋼，具有排渣功能的閥門。閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不適合作調節和節流。閘閥是常用的截斷閥之一,主要用來接通或截斷管路中的介質,適用于壓力、溫度及口徑范圍很大,尤其適用于中、大口徑的管道。

二、Z941H-16 DN100戶外開關型電動閘閥結構特點

1、閥體有鑄造和焊接兩種結構。

2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。

3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。

5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。

6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

7、本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病。

公稱通徑 DN	L	D	D1	D2	b	F	Z-d	H	電動裝置 Electirc dewice	WT(Kg)
Z940H Z941Y-16C Z940 Z941Y-16P Z940 Z941Y-16R Z940 Z941W-16P Z940 Z941W-16R Z940 Z941Y-16I
40	200	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	989	52	5	24-41	2643	DZW350	1845
